उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: sail
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 100 पीसीएस
मूल्य: negotiable
पैकेजिंग विवरण: कार्टन का डिब्बा
प्रसव के समय: तीस दिन
भुगतान शर्तें: डी/पी, एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति माह 1000 पीसी
मॉडल नं.: |
पाल-78 |
विनिर्देश: |
अनुकूलित |
ट्रेडमार्क: |
अनुकूलित |
उत्पत्ति: |
चीन |
एचएस कोड: |
8419500090 |
आपूर्ति की क्षमता: |
10000 टुकड़े / वर्ष |
प्रमाणन: |
CE, ISO, RoHS |
आवेदन: |
हीटर, कूलर, वेपोराइज़र, कंडेनसर |
सिद्धांत: |
पुनर्योजी हीट एक्सचेंजर |
शैली: |
प्लेट प्रकार |
सामग्री: |
ताँबा |
परिवहन पैकेज: |
मानक निर्यात कार्टन या लकड़ी के बोर्ड द्वारा |
नमूने: |
US$ 80/Piece 1 Piece(Min.Order) | यूएस$80/टुकड़ा 1 टुकड़ा(न्यूनतम ऑर्डर) | Request |
अनुकूलन: |
Available | उपलब्ध | Customized Request अनुकूलित अनुरोध |
मॉडल नं.: |
पाल-78 |
विनिर्देश: |
अनुकूलित |
ट्रेडमार्क: |
अनुकूलित |
उत्पत्ति: |
चीन |
एचएस कोड: |
8419500090 |
आपूर्ति की क्षमता: |
10000 टुकड़े / वर्ष |
प्रमाणन: |
CE, ISO, RoHS |
आवेदन: |
हीटर, कूलर, वेपोराइज़र, कंडेनसर |
सिद्धांत: |
पुनर्योजी हीट एक्सचेंजर |
शैली: |
प्लेट प्रकार |
सामग्री: |
ताँबा |
परिवहन पैकेज: |
मानक निर्यात कार्टन या लकड़ी के बोर्ड द्वारा |
नमूने: |
US$ 80/Piece 1 Piece(Min.Order) | यूएस$80/टुकड़ा 1 टुकड़ा(न्यूनतम ऑर्डर) | Request |
अनुकूलन: |
Available | उपलब्ध | Customized Request अनुकूलित अनुरोध |

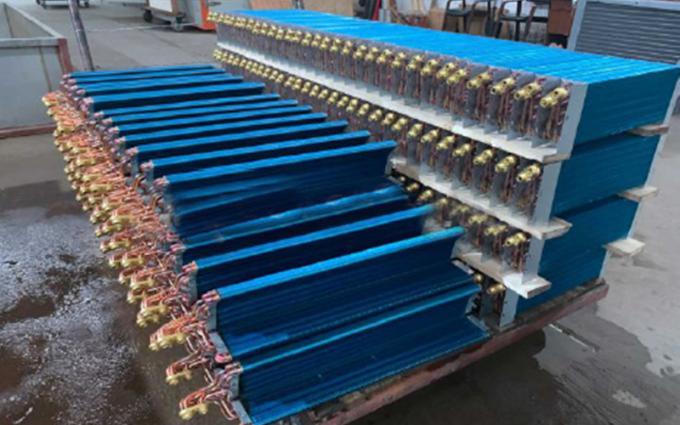

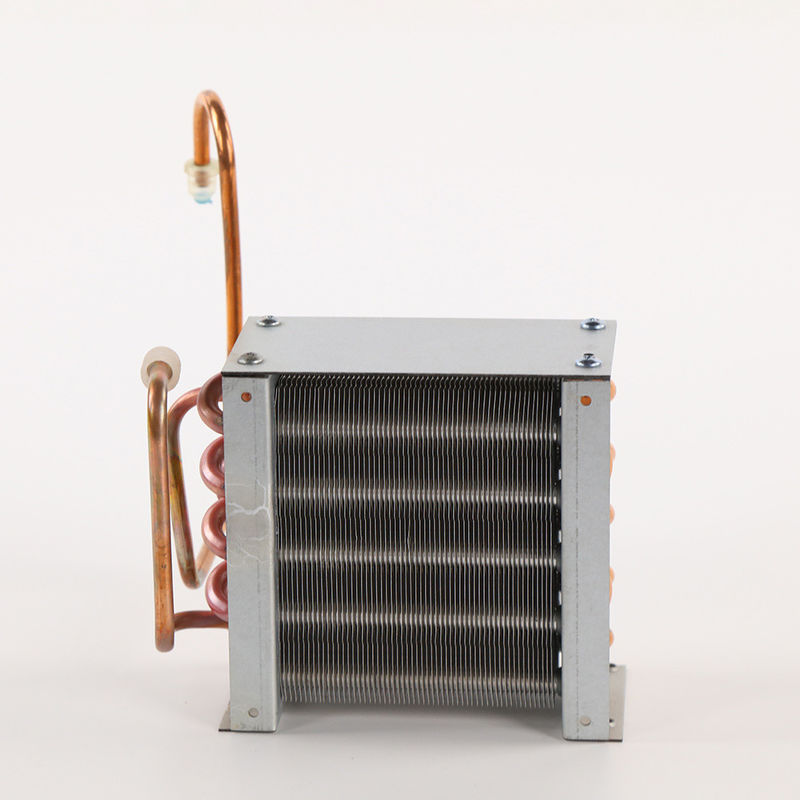

गर्म पानी के कॉइल एक HVAC इकाई के सबसे सरल भागों में से एक हैं, लेकिन यह भागों को जानने के लिए महत्वपूर्ण हो सकता है ताकि आप जानते हैं कि किस प्रकार के कनेक्शन और जहां उन्हें स्थित होने की आवश्यकता है।ठंडे पानी के कुंडलों के समान, अगर और जब एक कॉइल लीक है यह आम तौर पर तांबे के यू-बेंड में होता है. लेकिन गर्म उच्च दबाव वाले पानी के साथ,यह सबसे पहले सबसे कमजोर जगह पर लीक होगा जो एक वापसी मोड़ पर या कॉइल के बीच में हो सकता है. कॉइल के मध्य में लीक को पट्टी करने पर यह उस क्षेत्र को काफी हद तक नष्ट कर देगा जिससे कॉइल की दक्षता में काफी कमी आएगी।
1सामग्री: तांबा, एल्यूमीनियम, जस्ती प्लेट।
2तांबा पाइपः व्यास Φ7, Φ7.94, Φ9.52, आंतरिक ग्रूव या चिकनी ट्यूब।
3एल्यूमीनियम पन्नीः हाइड्रोफिलिक या नंगे
4पंखुड़ी का प्रकार: पंखुड़ी, फ्लैट पंखुड़ी, तरंगदार पंखुड़ी
5पंखों का पैचः Ø7 1.1~1.8 मिमी Ø7.94 1.4~2.0 मिमी Ø9.52 1.4~2.3 मिमी
6छेद और पंक्तियों का पिचः 20.5x12.7 मिमी, 22x19.05 मिमी, 21x12.7 मिमी, 25.4x22 मिमी समबाहु त्रिभुज व्यवस्था।
| वाष्पीकरक के विनिर्देश | ||||
| नहीं | ट्यूब व्यास ((मिमी) | छेद/पंक्ति की दूरी (मिमी) | पंख शैली | पिन स्पेस ((मिमी) |
| 1 | Φ7 | 21 गुना 12.7 | पंखुड़ी पंखुड़ी पंखुड़ी पंखुड़ी पंखुड़ी | 1.4~2.0 |
| 2 | Φ7 | 21*18.9 | सीनस वेव फिन,कोरुगेटेड फिन | 1.3~1.9 |
| 3 | Φ7 | 25*2165 | पंखुड़ी | 1.5~3.8 |
| 4 | Φ9.52 | 25.4*22 | पंखुड़ीदार पंखुड़ी, सीनस लहर पंखुड़ी | 1.6~635 |
| 5 | Φ9.52 | 25.4*22 | लौवर्ड फिन, सादा फिन, सीन वेव फिन | 1.6~3.2 |
| 6 | Φ9.52 | 25*19 | लौवर्ड फिन, सादा फिन, सीन वेव फिन | 1.4~3.2 |
| 7 | Φ9.52 | 25*2165 | लोवर फिना, वी रिपल फिना | 2.0~3.8 |
| 8 | Φ9.52 | 25*25 | सादा पंख | 1.6~3.2 |
| 9 | Φ9.52 | 25*2165 | सादा पंख | 2.0~60 |
| 10 | Φ9.52 | 25.4*22 | पंखुड़ी पंखुड़ी पंखुड़ी पंखुड़ी पंखुड़ी | 1.6~635 |
| 11 | Φ9.52 | 31.75*27.5 | पंखुड़ी पंखुड़ी पंखुड़ी पंखुड़ी पंखुड़ी | 1.6~635 |
| 12 | Φ127 | 31.75*27.5 | सादा पंख, साइन तरंग पंख, वी लहर पंख | 1.8 ~ 6.0 |
| 13 | Φ127 | 31.75*27.5 | लूपर्ड फिना, प्लेन फिना, सीन वेव फिना, वी रिपल फिना | 1.7~2.2 |
| 14 | Φ127 | 31.75*27.5 | घुंघराले पंख | 1.6~29 |
| 15 | Φ15.88 | 38.1*33 | सादा पंख, साइन तरंग पंख, वी लहर पंख | 2~4 |
| 1.5~4.1 | 1.5~4.2 | 1.5~4.3 | 1.5~4.4 | 1.5~4.5 |
हम हर ग्राहक के ड्राइंग और आवश्यकता के अनुसार वाष्पीकरण के अधिक प्रकार के लिए सेवा कर सकते हैं
| श्रृंखला 1 | श्रृंखला 2 | श्रृंखला 3 | श्रृंखला 4 | |
| ट्यूब व्यास | Φ 9.52 | Φ9.52 | Φ7 | Φ 7.94 |
| छेद स्थान ((मिमी) | 25 | 25.4 | 20.5 | 22 |
| पंक्ति स्थान ((मिमी) | 21.65 | 22 | 12.7 | 19.05 |
| ट्यूब सामग्री | तांबा, एल्यूमीनियम | तांबा, एल्यूमीनियम | तांबा, एल्यूमीनियम | तांबा, एल्यूमीनियम |
| ट्यूब का प्रकार | चिकनी नली, आंतरिक ग्रूव्ड ट्यूब |
चिकनी नली, आंतरिक ग्रूव्ड ट्यूब |
चिकनी नली, आंतरिक ग्रूव्ड ट्यूब |
चिकनी नली, आंतरिक ग्रूव्ड ट्यूब |
| पंखुड़ी की सतह | लोवर फिन, घुंघराले पंख |
फ्लैट फिन, लोवर फिन, घुंघराले पंख |
फ्लैट फिन, लोवर फिन |
लोवर फिन |
| पंखुड़ी का प्रकार | हाइड्रोफिलिक फोइल, नंगे पन्नी, तांबे की पन्नी |
हाइड्रोफिलिक फोइल, नंगे पन्नी, |
हाइड्रोफिलिक फोइल, नंगे पन्नी, स्वर्ण पन्नी |
हाइड्रोफिलिक फोइल, नंगे पन्नी, स्वर्ण पन्नी |
| पंख मोटाई ((मिमी) | 0.095 ~ 0.2 | 0.095 ~ 0.2 | 0.095 ~ 0.2 | 0.095 ~ 0.2 |
| पिन स्पेस ((मिमी) | 1.4~2.3 मिमी | 1.4~2.3 मिमी | 1.1~1.8 मिमी | 1.4~2.0 मिमी |
